분리된 에어컨 실외기 작동 테스트 방법



철거되어 분리된 에어컨실외기 작동여부 테스트 방법을 알아보겠습니다.

여러가지 방법이 있겠지만

이 방법은 제가하는 방법입니다.



위니아 스탠드 에어컨입니다.









실외기에 전기를 넣어 동작상태를 확인하는 방법입니다.

단, 모든 실외기가 아니라 일반적인 정속형 실외기 테스트 방법입니다.

실외기에 PCB가 있거나, 인버터 실외기인 경우는

실내기를 연결하여 테스트 하여야 합니다.









제가 하는 방법을 알려드리겠습니다.

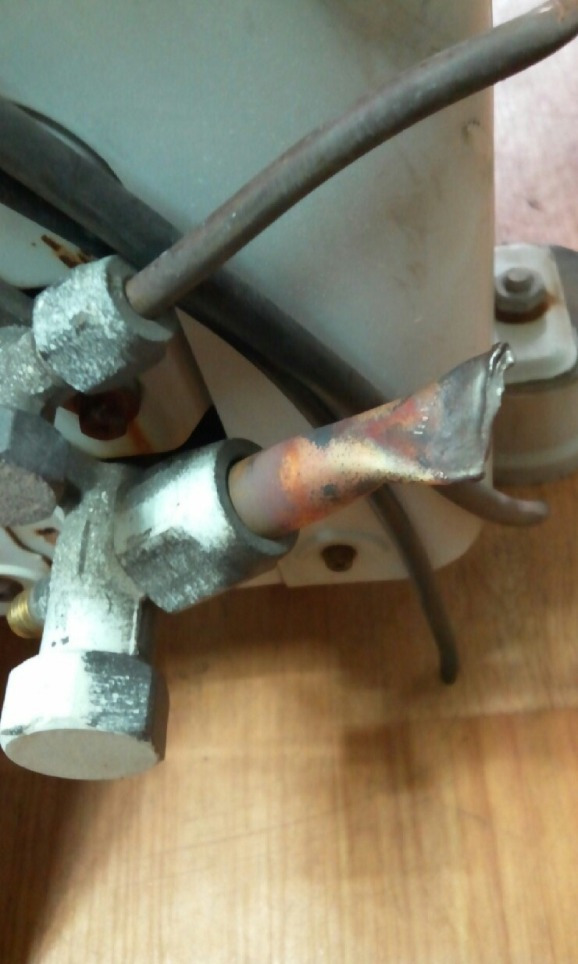

고압관은 잠겨있는 상태에서 저압관은 배관토막을 연결하여

끝을 용점하여 막음 (작동시 공기흡입을 막기위해)

그리고 저압 서비스밸브에 게이지 연결.

당연히 저압밸브는 열어야 겠지요.

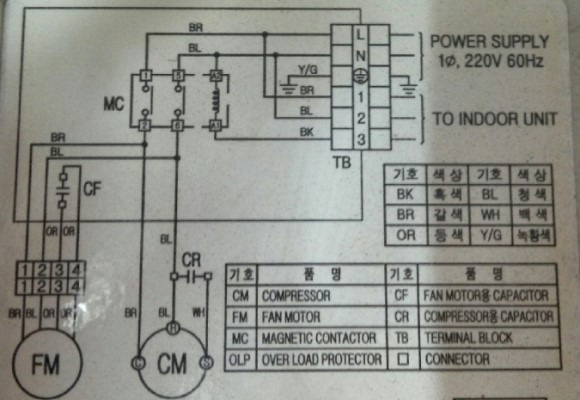

실외기 회로도입니다.

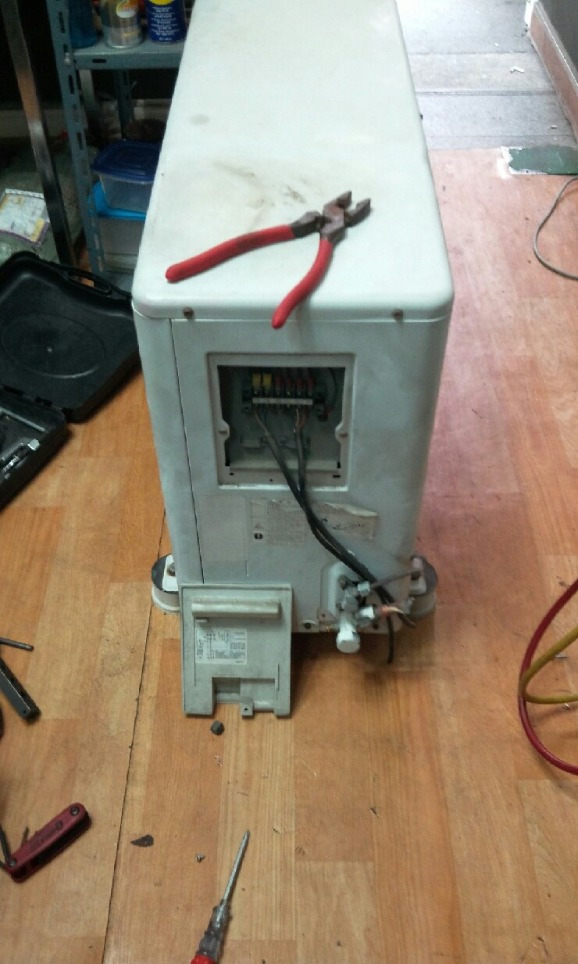

AC220V 라인을 L과 N에 연결.

L 과 3번과 전선으로 연결 (MC마그네틱스위치를 동작시키기위해)

그리고 코드를 꽂으면 실외기가 작동합니다.



실외기가 작동이 되면

게이지 바늘이 떨어지는지 확인하고,

(콤프작동확인작업)

팬모터가 회전하는지 확인합니다.
